Urządzenie zewnętrzne wchodzące w skład instalacji falownika
Prawidłowy schemat podłączenia falownika SANYU SY6600 został przedstawiony w artykule „Schemat połączenia urządzeń zewnętrznych z falownikami SY6600 i SY8000” W tym tekście chciałbym bliżej przyjżeć się urządzeniom znajdującym się pomiędzy falownikiem a siecią zasilającą – są to bezpieczniki, styczniki, dławiki oraz filtry wejściowe.
Pierwszym ogniwem łańcucha połączeń falownika z siecią zasilającą jest bezpiecznik wraz z przewodami doprowadzającymi energię elektryczną. Należy pamiętać zarówno od odpowiednim doborze wyłącznika nadprądowego jak również średnicy przewodów zasilających, producent dla poszczególnych falowników serii SY6600 poleca odpowiednio bezpieczniki i przekroje przewodów:
- Falownik SY6600-0R4G-S2 – I: 16A char. C – przewody miedzniane fi: 2,5 mm2,
- Falownik SY6600-0R7G-S2 – I: 16A char. C – przewody miedzniane fi: 2,5 mm2,
- Falownik SY6600-1R5G-S2 – I: 20A char. C – przewody miedzniane fi: 4 mm2,
- Falownik SY6600-2R2G-S2 – I: 32A char. C – przewody miedzniane fi: 6 mm2

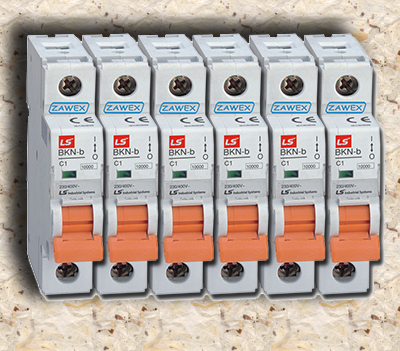

Odpowiednie wyłączniki nadprądowe można znaleść pod linkiem:
Wyłączniki instalacyjne char. C

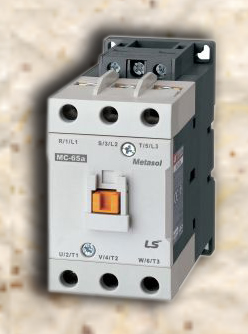

Kolejnym elementem zalecanym przez producenta jest odpowiedni styczniki, i tak kolejno dla falowników zalecane są styczniki:
- Falownik SY6600-0R4G-S2 – stycznik 10A,
- Falownik SY6600-0R7G-S2 – stycznik 10A,
- Falownik SY6600-1R5G-S2 – stycznik 16A,
- Falownik SY6600-2R2G-S2 – stycznik 20A
Link do sklepu: Styczniki
