FA – grupa parametrów komunikacyjnych
Falowniki SANYU SY6600 posiadają wbudowany interfejs komunikacyjny RS-485, dzięki czemu mają możliwość komunikacji z innymi urządzeniami za pomocą pomocą protokołu MODBUS. W tym wpisie przedstawimy parametry pozwalające na prawidłowe ustawienie komunikacji za pomocą wymienionego protokołu.
FA.00 – adres falownika
Podczas komunikacji z wykorzystaniem protokołu MODBUS każde urządzenie w sieci musi posiadać unikalny adres – za pomocą tego parametru mamy możliwość ustawienia adresu falownika SANYU SY6600 w zakresie od 0 do 31. Przy czym w przypadku gdy ustawimy tutaj wartość „0” będzie to oznaczało że nasz falownik jest urządzeniem nadrzędnym Hostem i będzie on kontrolował pracę pozostałych urządzeń – np. innych przemienników.
FA.01 – ustawienia komunikacji
Parametr ten służy do ustawienia prędkości komunikacji oraz formatu przesyłanych danych. Cyfra jedności na wyświetlaczu służy do ustawienia prędkości mamy tutaj możliwość wyboru sześciu prędkości komunikacji:
- 0: 4800 BPS
- 1: 9600 BPS
- 2: 14400 BPS
- 3: 19200 BPS
- 4: 38400 BPS
- 5: 115200 BPS
Cyfra dziesiątek odpowiada zaś za format danych, mamy tutaj do wyboru 3 ustawienia:
- 0: Brak sprawdzania
- 1: Sprawdzanie parzystości
- 2: Sprawdzanie nieparzystości
Istotne jest aby format przesyłanych danych pomiędzy wszystkimi urządzeniami pracujący w sieci był identyczny.
FA.02 – operacja odpowiedzi w komunikacji
Parametr ten może przyjmować 3 wartości, przy czym wartością domyślną jest zero.
- 0: Odpowiedź normalna – odpowiedź na adres, komendy zapisu i odczytu oraz sprawdzanie poprawności CRC
- 1: Odpowiedź wyłącznie na wybrany adres
- 2: Bez odpowiedzi
FA.03 – Błędy komunikacji
Ostatnim już parametrem, który opiszemy w tym artykule jest parametr odpowiedzialny za zachowanie się przetwornicy w przypadku wykrycia pojawienia się błędów komunikacyjnych. Mamy tu możliwość ustawienia dwóch wariantów:
- 0: Zabezpieczenie operacji i zatrzymanie swobodne
- 1: Ostrzeganie i utrzymywanie stałej prędkości
Pozostałe parametry od FA.04 do FA.08 zostaną opisane w następnej części naszego wpisu.

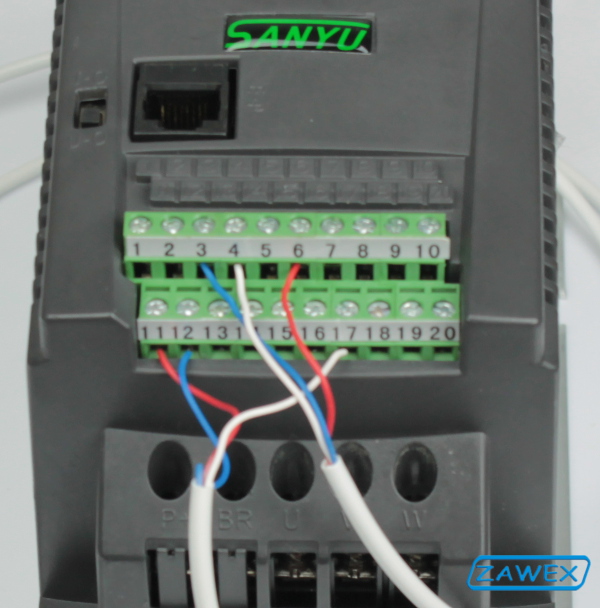

Falowniki SANYU SY6600 – komunikacja MODBUS
